Hebelauslöser für blockierbare Gasfedern

Nach blockieren kommt lösen

Der Hebelauslöser ist eine Vorrichtung, um blockierbare Gasfedern in ihrer Verriegelung wieder zu lösen. Er ist also ein notwendiger Teil der blockierbaren Gasfeder und wird bei uns separat angeboten, um genau auf den Bedarf und die Funktionsweise der Gasfeder angepasst werden zu können. Hebelauslöser unterscheiden sich in ihrer Funktion, ihrem Mechanismus, der Steuerung und ihrer Bemaßung. Wir bieten verschiedene Ausführungen, wie dem einfachen Hebelauslöser, der Bowdenzugauslösung oder dem Hydraulikauslösesystem HY.

Es ist wichtig, den Hebelauslöser korrekt zu wählen und zu verwenden, um Unfälle zu vermeiden und sicherzustellen, dass die Bewegung kontrolliert und sicher abläuft.

Gerne beraten wir Sie hierzu und finden die für Sie richtige Zusammenstellung von blockierbarer Gasdruckfeder und Hebelauslöser.

Hebelauslösungen
Bowdenzugauslösungen
Hydraulikauslösesystem HY

Vorteile

Hochwertige Verarbeitung
Individuell anpassbar
Verschiedene Einbaumöglichkeiten

Dazu passend

Details

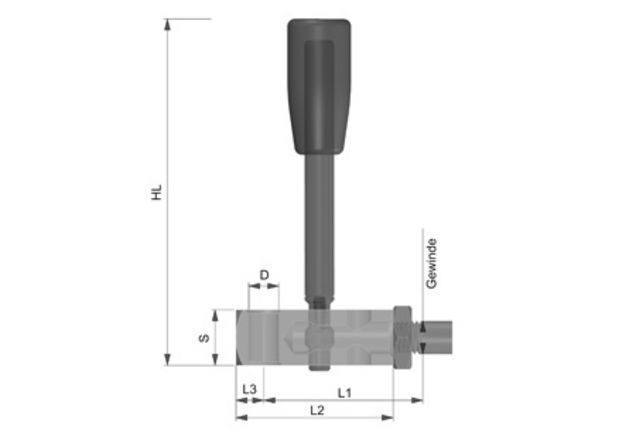

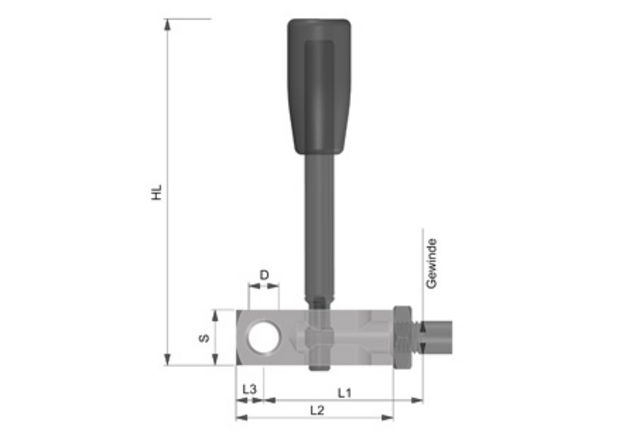

Varianten HQ und HA
Auslösekopf Aluminium eloxiert
Bedienungshebel Stahl blau verzinkt (bei HA24 ist Hebel Stahl/brüniert)
Zylinderkopf Kunststoff (HA24 ohne Zylinderkopf)

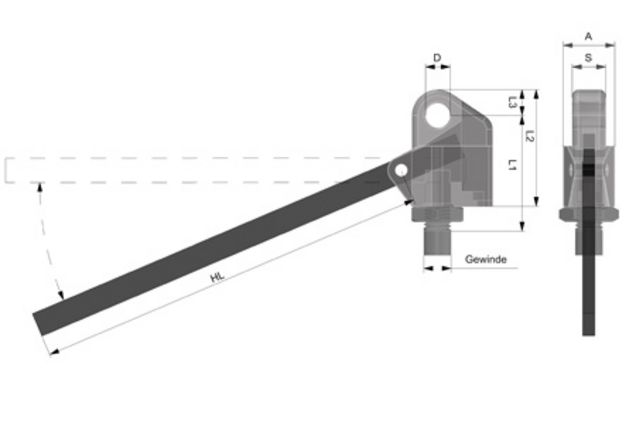

Varianten HD und HZ
Auslösekopf Aluminiumdruckguss
Bedienungshebel Stahl/brüniert

Hebelauslösung für blockierbare Gasfedern

Typ	Gewinde	L1	L2	L3	A	S	D	HL
HA24	M6x0,75	30mm	27mm	6mm	-	10mm	6,1mm	70mm
HA40	M10x1	40mm	42,5mm	7,5mm	-	15mm	8,1mm	120mm
HQ40	M10x1	40mm	42,5mm	7,5mm	-	15mm	8,1mm	120mm
HA47	M14x1,5	47mm	50mm	10mm	-	18mm	10,1mm	120mm
HQ47	M14x1,5	47mm	50mm	10mm	-	18mm	10,1mm	120mm
HD35-6	M6x0,75	40mm	38,5mm	8,5mm	17mm	11mm	8,1mm	130mm
HD35-10	M10x1	40mm	38,5mm	8,5mm	17mm	11mm	8,1mm	130mm
HZ35-6	M6x0,75	40mm	38,5mm	8,5mm	17mm	11mm	8,1mm	130mm
HZ35-10	M10x1	40mm	38,5mm	8,5mm	17mm	11mm	8,1mm	130mm

Details

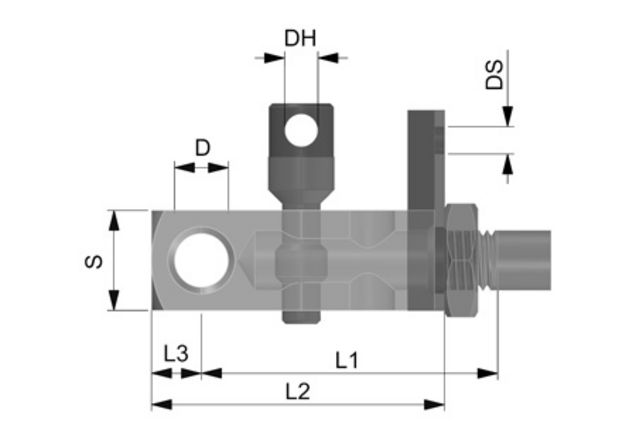

Varianten BA41 und BQ41
Auslösekopf Aluminium eloxiert
Bedienungshebel Stahl blau verzinkt
Schuh Stahlblech verzinkt
Gewinde M10x1

L1 = 41mm
L2 = 43,5mm
L3 = 7,5mm
S = 15mm
D = 8,1mm
DH = 5,1mm
DS = 4,1mm

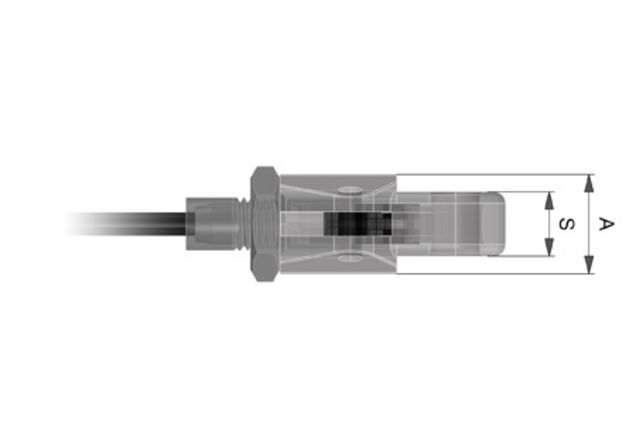

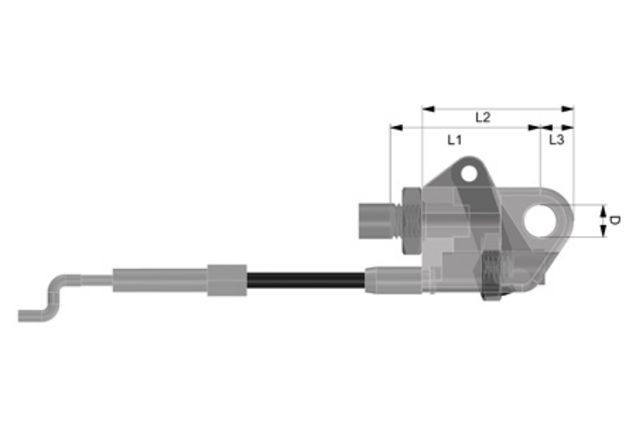

Varianten BD 35-10
Auslösekopf Aluminiumdruckguss
Bedienungshebel Kunststoff
Gewinde M10x1

L1 = 40mm
L2 = 38,5mm
L3 = 8,5mm
A = 17mm
D = 8,1mm
S = 11mm

Bowdenzugauslösungen für blockierbare Gasfedern

Ein Bowdenzug ist eine flexible Zug- oder Druckleitung, die aus einem Außengehäuse und einem inneren Stahlseil oder Draht besteht. Der Vorteil von Bowdenzugauslösungen liegt in ihrer einfachen Bauweise und ihrer Flexibilität. Allerdings haben sie möglicherweise auch gewisse Einschränkungen hinsichtlich der Genauigkeit und der Kraftübertragung im Vergleich zum hydrdaulischen Mechanismus.

Zusatzteil: Adapter für M6 Gewinde bestellbar.
Bordenzüge mit Z-Haken, passend zu der Bowdenzugauslösung BD35, in den Standardlängen: 500, 750, 1000, 1250 und 1500mm.

Details

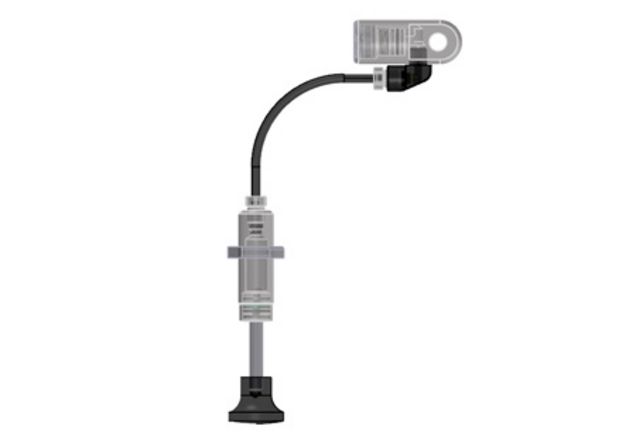

HY1 Auslöser für 1 Gasfeder

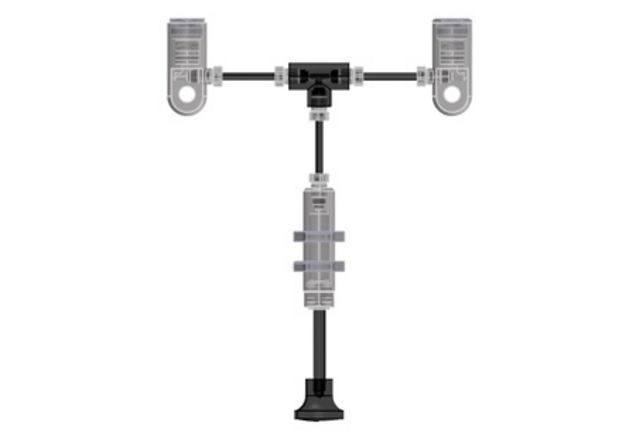

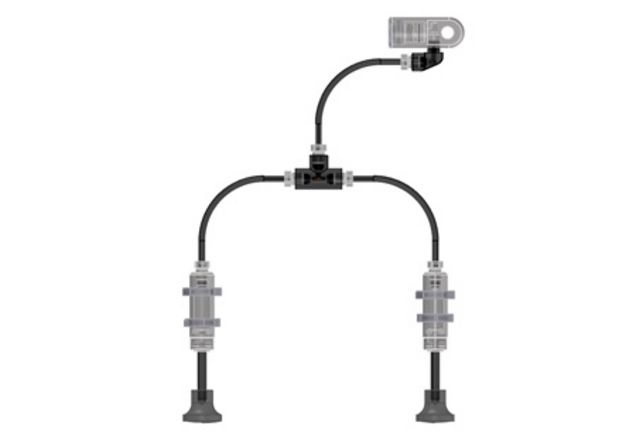

HY2 1 Auslöser für 2 Gasfedern
HY3 2 Auslöser für 1 Gasfeder

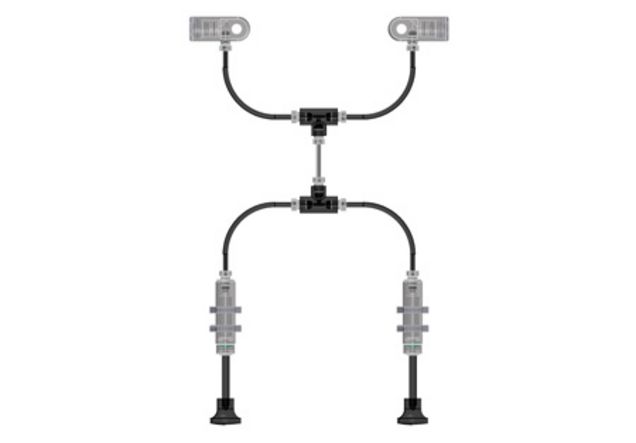

HY4 2 Auslöser für 2 Gasfedern

Anwendungsgebiete

Möbel
Massageliegen
Krankenhausbetten
Bedienkonsolen
Tischverstellungen
Handhabungsgeräte
Sicherheitssysteme
Medizingeräte
Fahrersitze in Baggern, Kränen, Traktoren

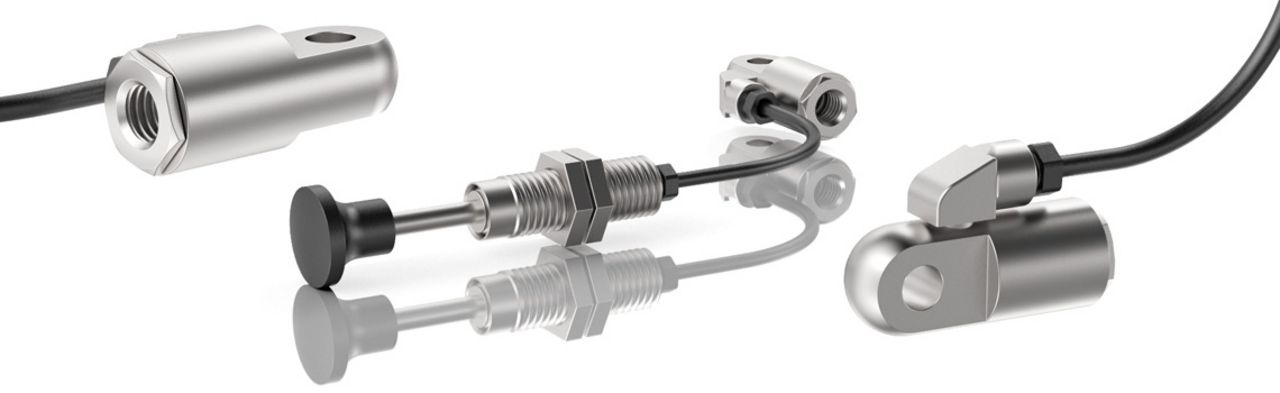

Hydraulikauslösesystem HY für blockierbare Gasfedern

Während es sich bei dem einfachen Hebelauslöser um eine reine mechanische Funktionsweise via Bedienungshebel handelt, nutzt das Hydrauliklösesystem hydraulische Kräfte. Die Vorteile von Hydraulikauslösesystemen liegen in ihrer hohen Leistungsfähigkeit, ihrer Fähigkeit, große Kräfte zu übertragen, und ihrer präzisen Steuerbarkeit. Allerdings erfordern sie auch eine regelmäßige Wartung, um optimale Funktionalität und Sicherheit zu gewährleisten. Hydraulikauslösesysteme lassen sich auch auf 2 Auslöser oder 2 zu steuernde Gasfedern erweitern. Die Länge der Schläuche ist individualisierbar.
