Details
Ausschubkraft F1 50 - 1250 Newton
Progression 30 %
Kolbenstange Ø 10 mm, Stahl hartverchromt
Druckrohr Ø 23 mm, Stahl schwarz lackiert
Anschlüsse Stahl blau verzinkt
Standardhübe H (mm)
40, 50, 60, 80, 85, 100, 120, 140, 150, 160, 180, 200, 220, 250, 270, 300, 325, 350, 400, 450, 500, 600, 700
Standardlänge GL
L = 2 x H + 70
GL = L + L1 + L2
Extras
Abstreifer
Querventil
Fettkammer
Ventil
Schutzrohr
schwimmender Kolben
Einschubsicherung
Dichtsystem
Niedertemperaturausführung
Hochtemperaturausführung
Reibelement

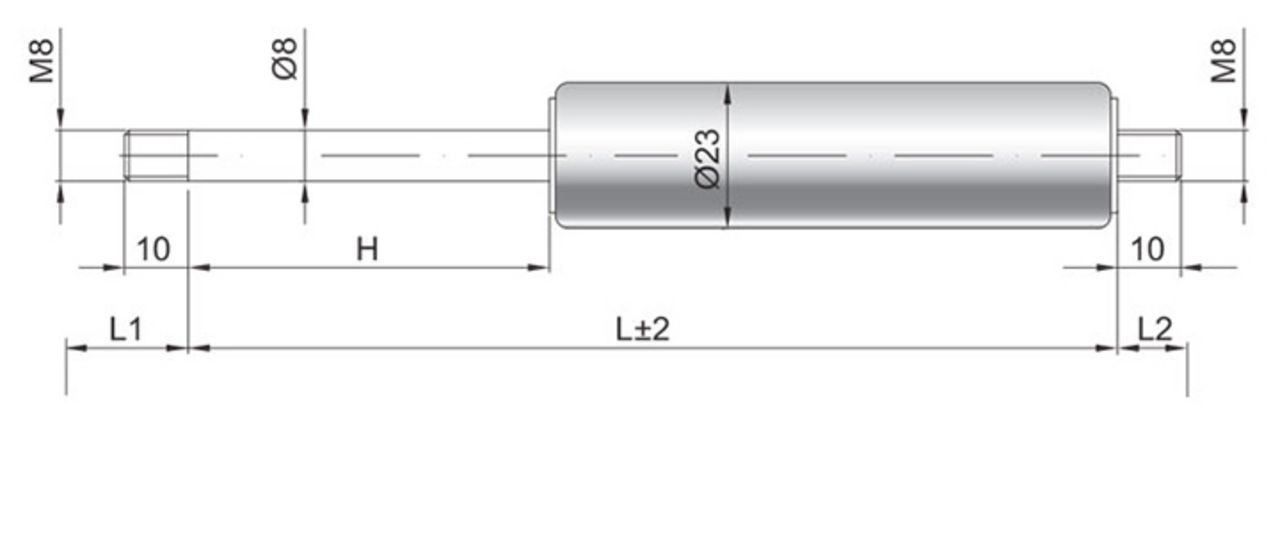

Gasdruckfeder G 10-23
![](/fileadmin/_processed_/7/e/csm_Gasdruckfeder_G_10-23_Zeichnung_df585fce96.jpg)
Dazu passende Anschlüsse
Unser breites Sortiment an unterschiedlichen Anschlüssen gewährleistet Ihnen einen optimalen Einbau unserer Gasfedern und Ölbremsen. Je nach Bedarf und Anforderung können die Anschlüsse meist beidseitig angebracht werden.
![](/fileadmin/_processed_/0/c/csm_Gasdruckfeder_G_10-23_Auge_AB_11_f05b976682.jpg)
(Nur am Zylinder möglich)
![](/fileadmin/_processed_/2/8/csm_Gasdruckfeder_G_10-23_Auge_AR_27_0f8e625ca7.jpg)
![](/fileadmin/_processed_/b/0/csm_Gasdruckfeder_G_10-23_Auge_AS_24_3a08ab91cc.jpg)
![](/fileadmin/_processed_/4/d/csm_Gasdruckfeder_G_10-23_Auge_AS_30_2e21ae7e64.jpg)
![](/fileadmin/_processed_/3/4/csm_Gasdruckfeder_G_10-23_Auge_AU_19_8da9936753.jpg)
![](/fileadmin/_processed_/2/3/csm_Gasdruckfeder_G_10-23_ES-Bolzen_GG_32_bf4881c628.jpg)
(ES-Bolzen) GG 32
![](/fileadmin/_processed_/5/a/csm_Gasdruckfeder_G_10-23_Gabel_GA_32_9dc847af7f.jpg)
![](/fileadmin/_processed_/a/4/csm_Gasdruckfeder_G_10-23_Gelenkauge_AG_36_ca2b4e9308.jpg)
![](/fileadmin/_processed_/8/1/csm_Gasdruckfeder_G_10-23_Querventil_QV_GZ_3c95fcb008.jpg)
![](/fileadmin/_processed_/8/7/csm_Gasdruckfeder_G_10-23_Winkelgelenk_WG_18_53643721b6.jpg)
bis max. 800 N
![](/fileadmin/_processed_/d/2/csm_Gasdruckfeder_G_10-23_Winkelgelenk_WG_30_fd08144501.jpg)
Weitere Anschlüsse auf Anfrage möglich.
Dazu passende Beschläge
![](/fileadmin/_processed_/7/c/csm_Lagerschuh_BC01_19fdab187d.jpg)
![](/fileadmin/_processed_/9/0/csm_Lagerschuh_BC04_0d08fb0783.jpg)
![](/fileadmin/_processed_/7/2/csm_Rundbeschlag_BA20_K13_6c238904e9.jpg)
![](/fileadmin/_processed_/5/1/csm_Rundbeschlag_BA20_Z08_8cd0879dfd.jpg)
![](/fileadmin/_processed_/b/8/csm_Seitenbeschlag_BA01_K13_ddcb30b94a.jpg)
![](/fileadmin/_processed_/a/b/csm_Seitenbeschlag_BA01_Z08_8262dfd5e9.jpg)
![](/fileadmin/_processed_/e/3/csm_Winkelbeschlag_BA30_K13_9c671c6277.jpg)
![](/fileadmin/_processed_/1/3/csm_Winkelbeschlag_BA30_Z08_2c138f2e78.jpg)
