Details
Ausschubkraft F1 100 - 1200 Newton
Progression 20 %
Kolbenstange Ø 10 mm, Stahl hartverchromt
Druckrohr Ø 28 mm, Stahl schwarz lackiert
Anschlüsse Stahl blau verzinkt
Standardhübe H (mm)
40, 50, 60, 70, 80, 85, 100, 120, 140, 150, 160, 180, 200, 220, 250, 270, 300, 325, 350, 400, 450, 500, 600, 700
Standardlänge GL
L = 2 x H + 70
GL = L + L1 + L2
Extras
Abstreifer
Querventil
Fettkammer
Ventil
Schutzrohr
schwimmender Kolben
Einschubsicherung
Dichtsystem
Niedertemperaturausführung
Hochtemperaturausführung
Reibelement
*Gewindebodenstück wahlweise mit M8 oder M10

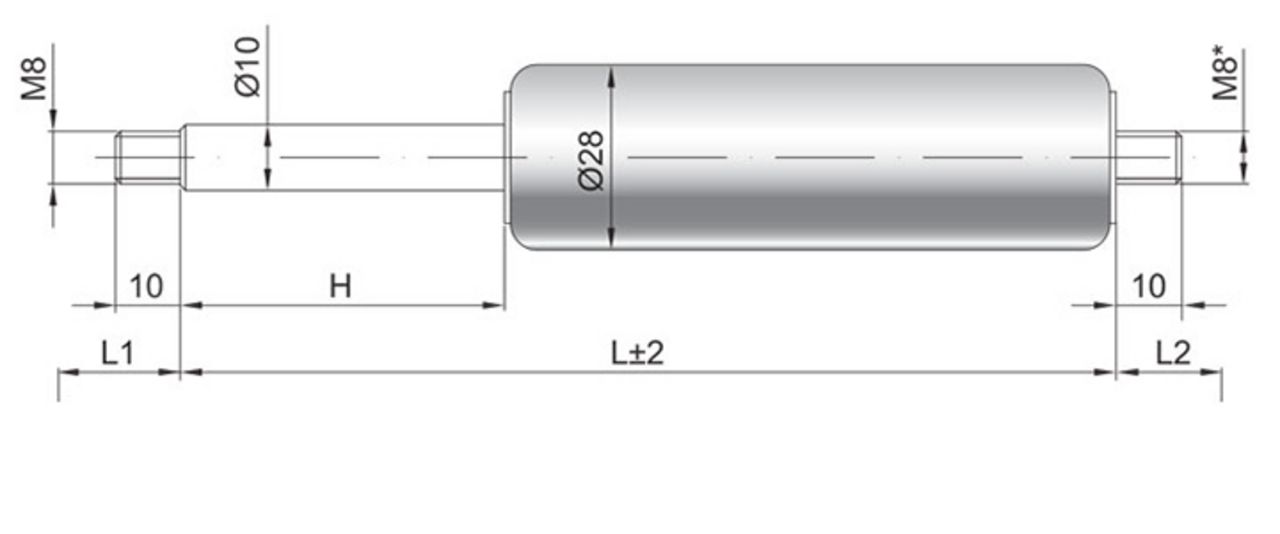

Gasdruckfeder G 10-28
![](/fileadmin/_processed_/a/f/csm_Gasdruckfeder_G_10-28_Zeichnung_5748490b11.jpg)
Dazu passende Anschlüsse
Unser breites Sortiment an unterschiedlichen Anschlüssen gewährleistet Ihnen einen optimalen Einbau unserer Gasfedern und Ölbremsen. Je nach Bedarf und Anforderung können die Anschlüsse meist beidseitig angebracht werden.

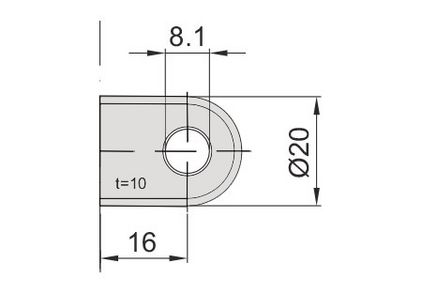

![](/fileadmin/_processed_/7/6/csm_Gasdruckfeder_G_10-28_AB_16_cf71a9e4a5.jpg)
(Nur am Zylinder möglich)

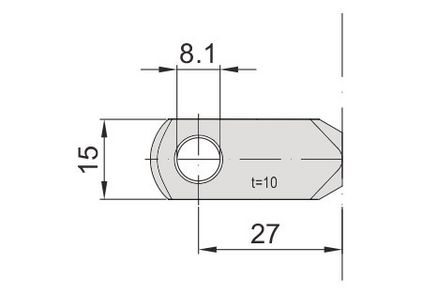

![](/fileadmin/_processed_/d/7/csm_Gasdruckfeder_G_10-28_Auge_AR_27_bfff34fa1e.jpg)

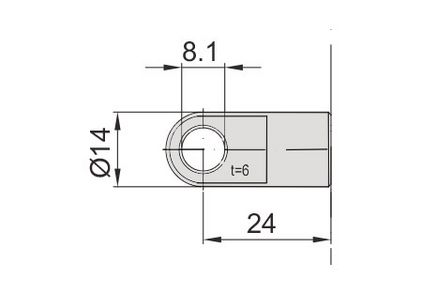

![](/fileadmin/_processed_/4/a/csm_Gasdruckfeder_G_10-28_Auge_AS_24_30d3f32807.jpg)

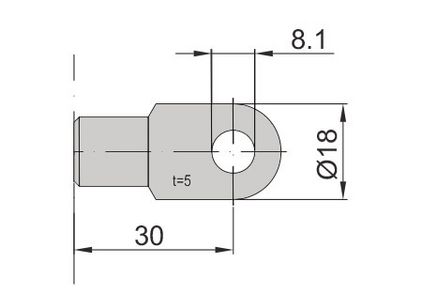

![](/fileadmin/_processed_/3/d/csm_Gasdruckfeder_G_10-28_Auge_AS_30_d5c689ddcb.jpg)
![](/fileadmin/_processed_/f/f/csm_Gasdruckfeder_G_10-28_Auge_AU_19_cd4909e25f.jpg)
![](/fileadmin/_processed_/f/3/csm_Gasdruckfeder_G_10-28_ES-Bolzen_GG_32_7448294424.jpg)

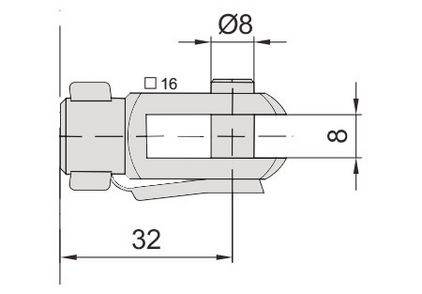

(ES-Bolzen) GG 32

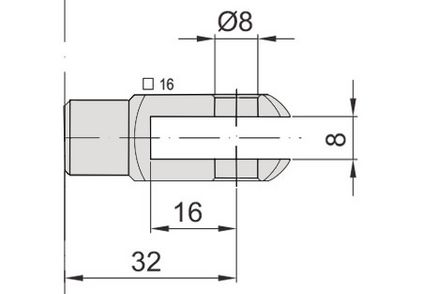

![](/fileadmin/_processed_/1/6/csm_Gasdruckfeder_G_10-28_Gabel_GA_32_4d3f39edc3.jpg)

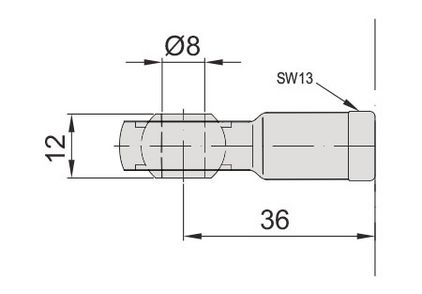

![](/fileadmin/_processed_/d/0/csm_Gasdruckfeder_G_10-28_Gelenkauge_AG_36_2639d00543.jpg)

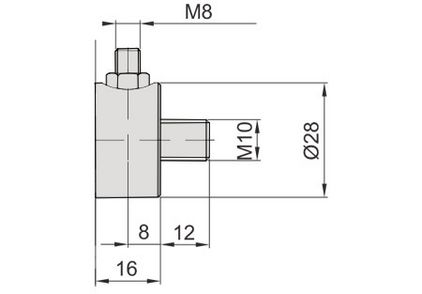

![](/fileadmin/_processed_/5/1/csm_Gasdruckfeder_G_10-28_Querventil_QV_GZ_5522c52994.jpg)

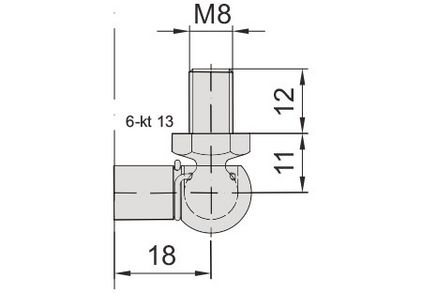

![](/fileadmin/_processed_/3/1/csm_Gasdruckfeder_G_10-28_Winkelgelenk_WG_18_f3765dbf76.jpg)

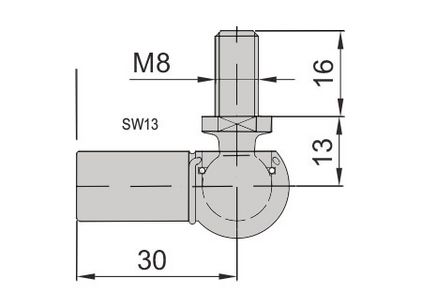

bis max. 800 N
![](/fileadmin/_processed_/7/b/csm_Gasdruckfeder_G_10-28_Winkelgelenk_WG_30_f288338f56.jpg)
Weitere Anschlüsse auf Anfrage möglich.
Dazu passende Beschläge
![](/fileadmin/_processed_/7/c/csm_Lagerschuh_BC01_19fdab187d.jpg)
![](/fileadmin/_processed_/9/0/csm_Lagerschuh_BC04_0d08fb0783.jpg)
![](/fileadmin/_processed_/7/2/csm_Rundbeschlag_BA20_K13_6c238904e9.jpg)
![](/fileadmin/_processed_/5/1/csm_Rundbeschlag_BA20_Z08_8cd0879dfd.jpg)
![](/fileadmin/_processed_/b/8/csm_Seitenbeschlag_BA01_K13_ddcb30b94a.jpg)
![](/fileadmin/_processed_/a/b/csm_Seitenbeschlag_BA01_Z08_8262dfd5e9.jpg)
![](/fileadmin/_processed_/e/3/csm_Winkelbeschlag_BA30_K13_9c671c6277.jpg)
![](/fileadmin/_processed_/1/3/csm_Winkelbeschlag_BA30_Z08_2c138f2e78.jpg)
