Details
Ausschubkraft F1 150 - 1200 Newton
Progression 50 %
Kolbenstange Ø 10 mm, Stahl hartverchromt
Druckrohr Ø 23 mm, Stahl schwarz lackiert
Anschlüsse Stahl blau verzinkt
Standardhübe H (mm):
20, 25, 30, 35, 40, 50, 60, 65, 70, 80, 90, 100, 110, 120, 130, 135, 140, 150, 160, 165, 180, 200, 210, 220, 230, 250, 300, 350, 400, 450, 500
Standardlänge GL
L = 2,45 x H + 90
GL = L + L1 + L2
Auslösung Standard
Auslösestift 5 mm überstehend
Auslöseweg 2 - 4 mm
Blockierkraft: Druck ~ 4 x F1
Zug max. 3000 N
Auslösung Optional 0,1 mm
Auslösestift 3 mm überstehend
Auslöseweg 0,1 - 0,2 mm
Blockierkraft: Druck ~ 4 x F1
Zug = 0 N
Extras
Kolbenstangenabdichtung
Fettkammer
Ventil
Schutzrohr
kurze Auslösung
Dazu passende Hebelauslöser

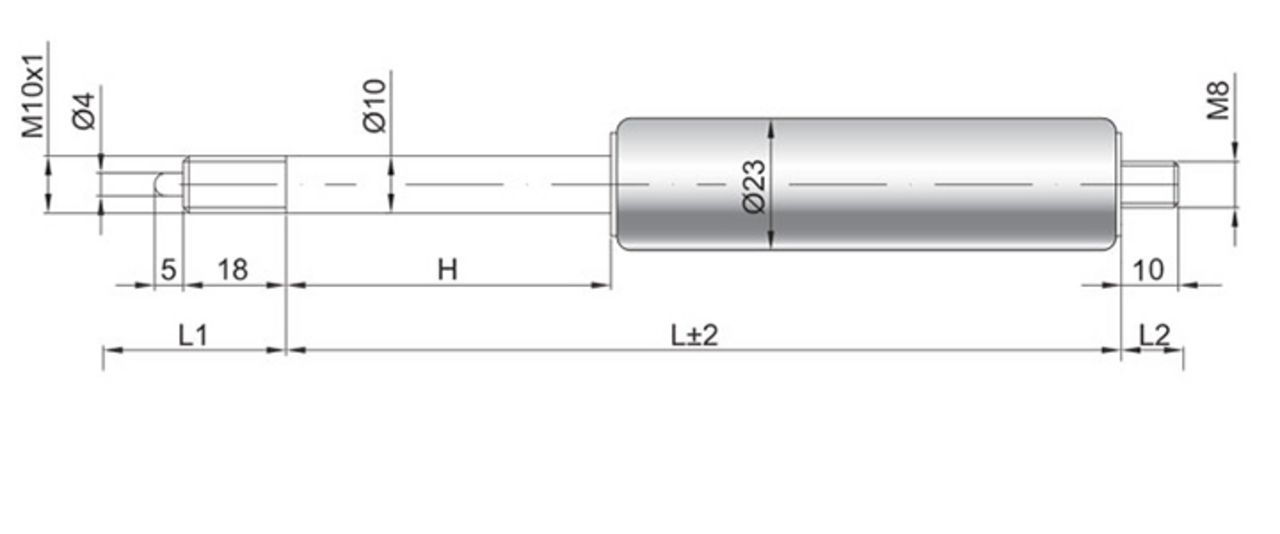

Starr blockierbare Gasdruckfeder S 10-23
![](/fileadmin/_processed_/d/a/csm_Gasdruckfeder_S_10-23_Zeichnung_d41768cb71.jpg)
Dazu passende Anschlüsse
Unser breites Sortiment an unterschiedlichen Anschlüssen gewährleistet Ihnen einen optimalen Einbau unserer Gasfedern und Ölbremsen.

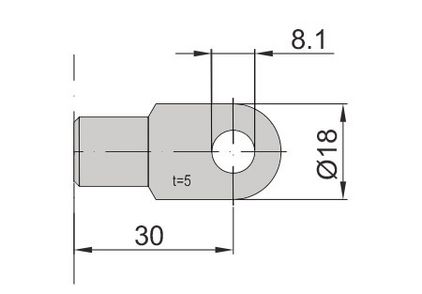

![](/fileadmin/_processed_/c/e/csm_Gasdruckfeder_S_10-23_Auge_AS_30_15905db9fd.jpg)

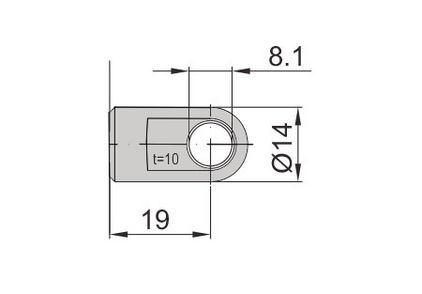

![](/fileadmin/_processed_/5/3/csm_Gasdruckfeder_S_10-23_Auge_AU_19_0a5d8bd6a2.jpg)

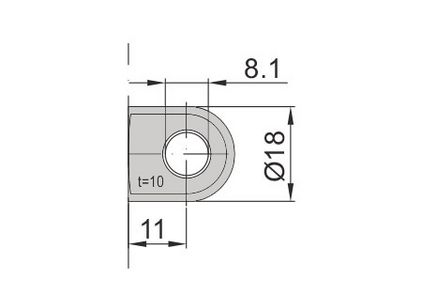

![](/fileadmin/_processed_/6/2/csm_Gasdruckfeder_S_10-23_Bodenstueckauge_AB_11_619ad1e0eb.jpg)
(Nur am Zylinder möglich)

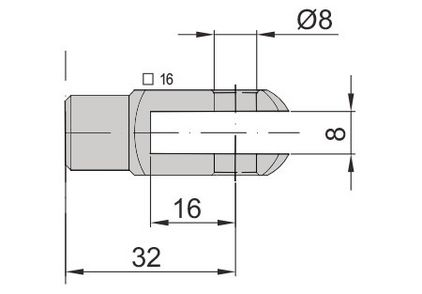

![](/fileadmin/_processed_/c/0/csm_Gasdruckfeder_S_10-23_Gabel_GA_32_8abe9e89c6.jpg)

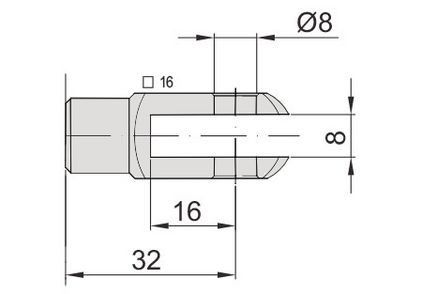

![](/fileadmin/_processed_/2/b/csm_Gasdruckfeder_S_10-23_Gabel_GX_32_4361e3aabe.jpg)

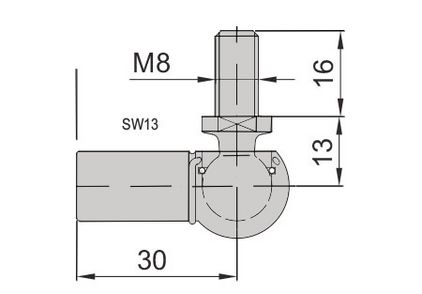

![](/fileadmin/_processed_/0/e/csm_Gasdruckfeder_S_10-23_Winkelgelenk_WG_30_f5334b7f4f.jpg)
Weitere Anschlüsse auf Anfrage möglich.
Dazu passende Beschläge (zylinderseitig)
![](/fileadmin/_processed_/7/c/csm_Lagerschuh_BC01_19fdab187d.jpg)
![](/fileadmin/_processed_/9/0/csm_Lagerschuh_BC04_0d08fb0783.jpg)
![](/fileadmin/_processed_/5/1/csm_Rundbeschlag_BA20_Z08_8cd0879dfd.jpg)
![](/fileadmin/_processed_/b/8/csm_Seitenbeschlag_BA01_K13_ddcb30b94a.jpg)
![](/fileadmin/_processed_/a/b/csm_Seitenbeschlag_BA01_Z08_8262dfd5e9.jpg)
![](/fileadmin/_processed_/e/3/csm_Winkelbeschlag_BA30_K13_9c671c6277.jpg)
![](/fileadmin/_processed_/1/3/csm_Winkelbeschlag_BA30_Z08_2c138f2e78.jpg)
