Details
Dämpfkraft 50 - 800 Newton
Kolbenstange Ø 8 mm, Stahl rostfrei
Druckrohr Ø 23 mm, Stahl schwarz lackiert
Anschlüsse Stahl blau verzinkt
Standardhübe H (mm):
40, 50, 60, 70, 80, 100, 110, 120, 140, 150, 160, 180, 200, 220, 250, 300, 360, 410, 510
Standardlänge GL
L = 2 x H + 40
GL = L + L1 + L2
Extras
Schutzrohr
Dämpfung
1 = Zugdämpfer
2 = Druckdämpfer
3 = beidseitig wirkender Dämpfer

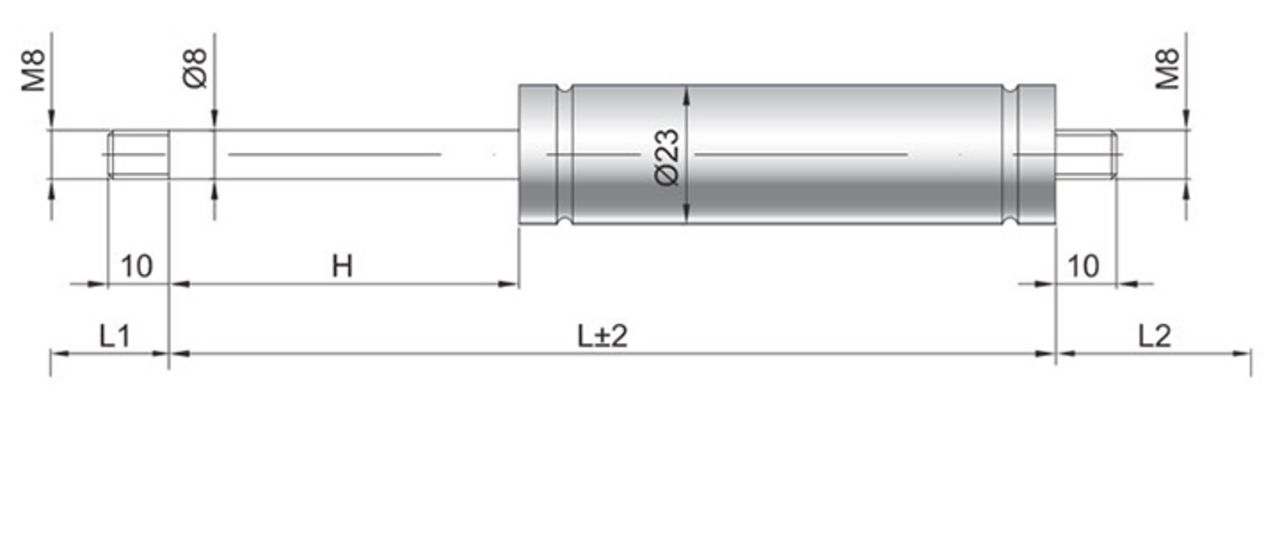

Ölbremse D 08-23
![](/fileadmin/_processed_/f/d/csm_OElbremse_D_08-23_Zeichnung_f1dcdcaf5f.jpg)
Dazu passende Anschlüsse
Unser breites Sortiment an unterschiedlichen Anschlüssen gewährleistet Ihnen einen optimalen Einbau unserer Ölbremsen. Je nach Bedarf und Anforderung können die Anschlüsse meist beidseitig angebracht werden.
![](/fileadmin/_processed_/a/0/csm_OElbremse_D_08-23_Auge_AR_27_5dc986e178.jpg)
![](/fileadmin/_processed_/d/1/csm_OElbremse_D_08-23_Auge_AS_24_37869bfaac.jpg)
![](/fileadmin/_processed_/a/7/csm_OElbremse_D_08-23_Auge_AS_30_cf4a8ba58a.jpg)
![](/fileadmin/_processed_/f/8/csm_OElbremse_D_08-23_Auge_AU_19_44f5ed080c.jpg)
![](/fileadmin/_processed_/6/4/csm_OElbremse_D_08-23_ES-Bolzen_GG_32_c0719991f5.jpg)
(ES-Bolzen) GG 32
![](/fileadmin/_processed_/0/5/csm_OElbremse_D_08-23_Gabel_GA_32_b1fa8fff5b.jpg)
![](/fileadmin/_processed_/9/e/csm_OElbremse_D_08-23_Gelenkauge_AG_36_48d00e84bf.jpg)
![](/fileadmin/_processed_/6/c/csm_OElbremse_D_08-23_Kugelpfanne_PF_30_d4c00c837a.jpg)
![](/fileadmin/_processed_/0/1/csm_OElbremse_D_08-23_Winkelgelenk_WG_18_4382a285be.jpg)
(bis max. 800 N)
![](/fileadmin/_processed_/b/5/csm_OElbremse_D_08-23_Winkelgelenk_WG_30_c79e98345e.jpg)
Weitere Anschlüsse auf Anfrage möglich.
