Ausschubkraft F1 180 - 1200 Newton
Progression 45 %
Kolbenstange Ø 10 mm, Stahl hartverchromt
Druckrohr Ø 28 mm, Stahl schwarz lackiert
Anschlüsse Stahl blau verzinkt

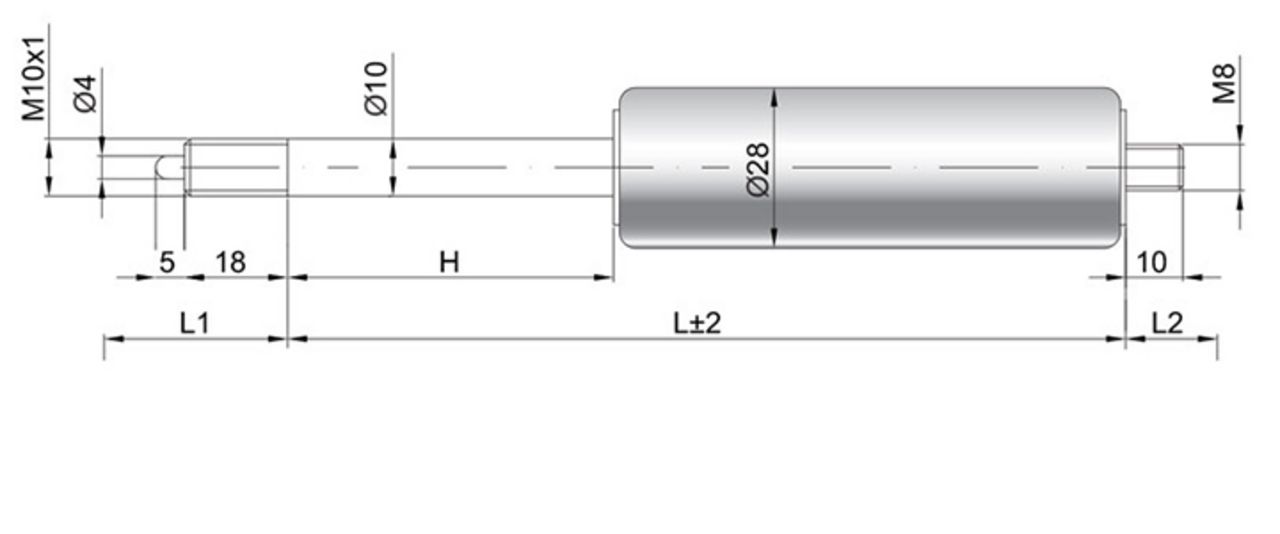

Standardhübe H (mm):

20, 25, 30, 35, 40, 50, 60, 65, 70, 80, 90, 100, 110, 120, 130, 135, 140, 150, 160, 165, 180, 200, 210, 220, 230, 250, 300, 350, 400, 450, 500

Standardlänge GL

L = 2,4 x H + 80
GL = L + L1 + L2

Auslösung Standard

Auslösestift 5 mm überstehend
Auslöseweg 2 - 4 mm
Blockierkraft: Druck ~ 5,5 x F1
Zug max. 3000 N

Auslösung Optional 0,1 mm

Auslösestift 3 mm überstehend
Auslöseweg 0,1 - 0,2 mm
Blockierkraft: Druck ~ 5,5 x F1
Zug = 0 N

Extras

Kolbenstangenabdichtung
Fettkammer
Ventil
Schutzrohr
kurze Auslösung

• Hebelauslösungen
• Bowdenzugauslösungen
• Hydraulikauslösesystem HY
