Details
Ausschubkraft F1 150 - 1200 Newton
Progression 35 %
Kolbenstange Ø 10 mm, Stahl hartverchromt
Druckrohr Ø 23 mm, Stahl schwarz lackiert
Anschlüsse Stahl blau verzinkt
Standardhübe H (mm):
20, 25, 30, 35, 40, 50, 60, 65, 70, 80, 90, 100, 110, 120, 130, 135, 140, 150, 160, 165, 180, 200, 210, 220, 230, 250, 300, 350, 400, 450, 500

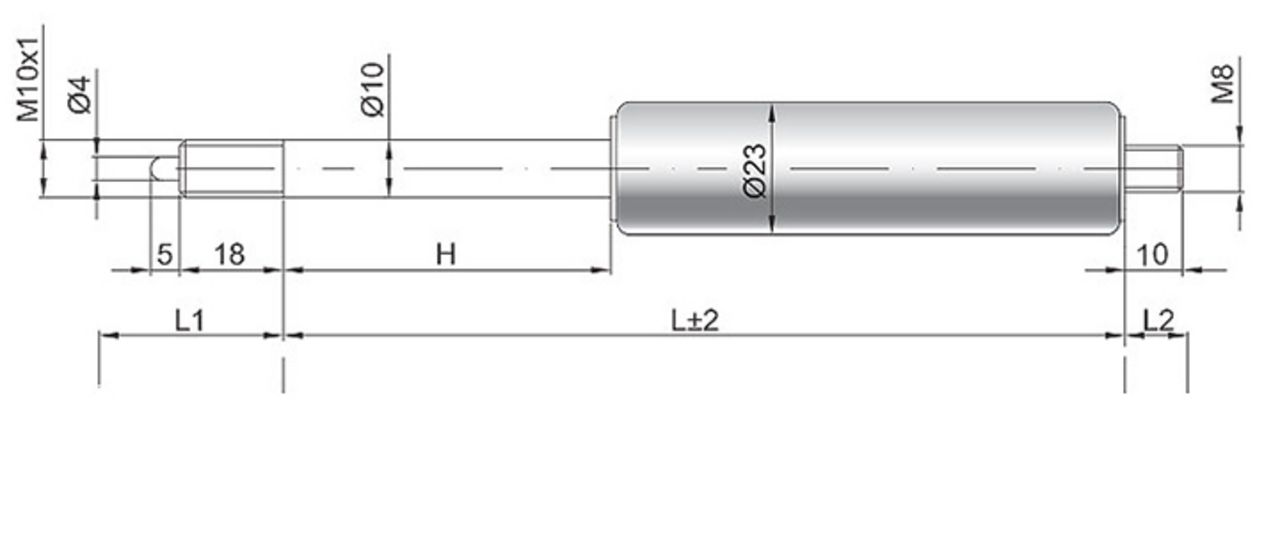

Standardlänge GL
L = 2 x H + 90
GL = L + L1 + L2
Auslösung Standard
Auslösestift 5 mm überstehend
Auslöseweg 2 - 4 mm
Auslösung Optional 0,1 mm
Auslösestift 3 mm überstehend
Auslöseweg 0,1 - 0,2 mm
Technische Vorschrift beachten
Extras
Kolbenstangenabdichtung
Fettkammer
Ventil
Schutzrohr
kurze Auslösung
Dazu passende Hebelauslöser
Federnd blockierbare Gasdruckfeder F 10-23

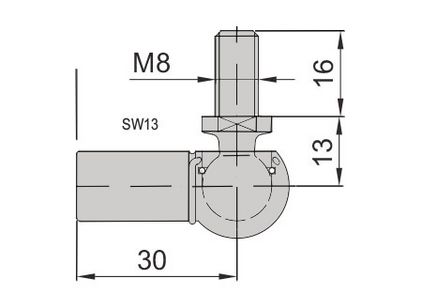

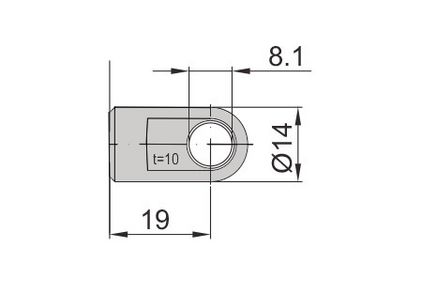

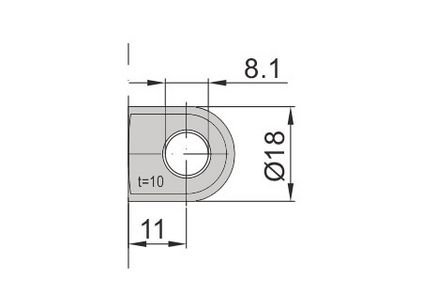

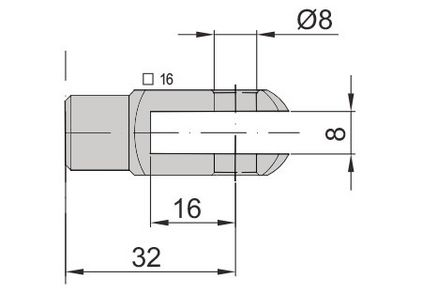

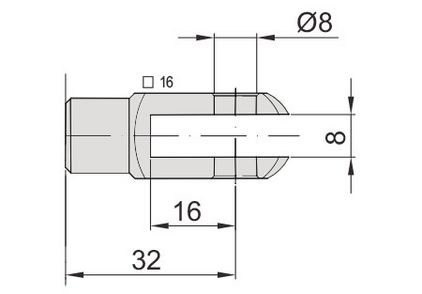

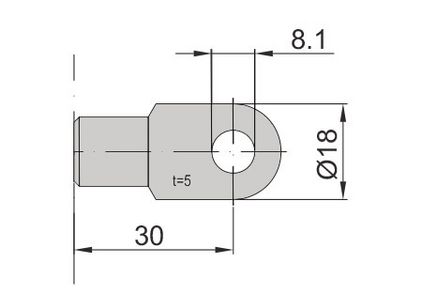

Dazu passende Anschlüsse
Unser breites Sortiment an unterschiedlichen Anschlüssen gewährleistet Ihnen einen optimalen Einbau.
Wir haben Ihnen eine Auswahl an passenden Anschlüssen zusammen gestellt.
(Nur zylinderseitig möglich)
Weitere Anschlüsse auf Anfrage möglich.
Dazu passende Beschläge (zylinderseitig)
